Strutture per pannelli fotovoltaici

Quando si valuta un impianto fotovoltaico, l’attenzione cade spesso sui moduli, sugli inverter e sulla produzione attesa. La struttura di supporto, però, è uno degli elementi che incidono di più sulla sicurezza, sulla durata e sulla corretta posa dell’impianto. Per questo motivo le schede tecniche delle strutture per pannelli fotovoltaici dovrebbero essere lette con la stessa attenzione riservata ai componenti elettrici.

Una buona scheda tecnica non serve solo a conoscere misure e materiali. Aiuta il progettista, l’installatore e il committente a capire se il sistema e adatto al tipo di copertura, al formato dei moduli, alle condizioni di vento e neve della zona, agli eventuali vincoli di fissaggio e alla manutenzione futura.

Perché la struttura fotovoltaica è un componente tecnico essenziale

La struttura ha il compito di mantenere i moduli nella posizione corretta nel tempo. Deve resistere alle sollecitazioni meccaniche, distribuire i carichi sulla copertura, evitare deformazioni e rendere possibile una posa ordinata. Nel caso di tetti piani, coperture industriali, impianti a terra o carport, ogni applicazione richiede criteri di scelta differenti.

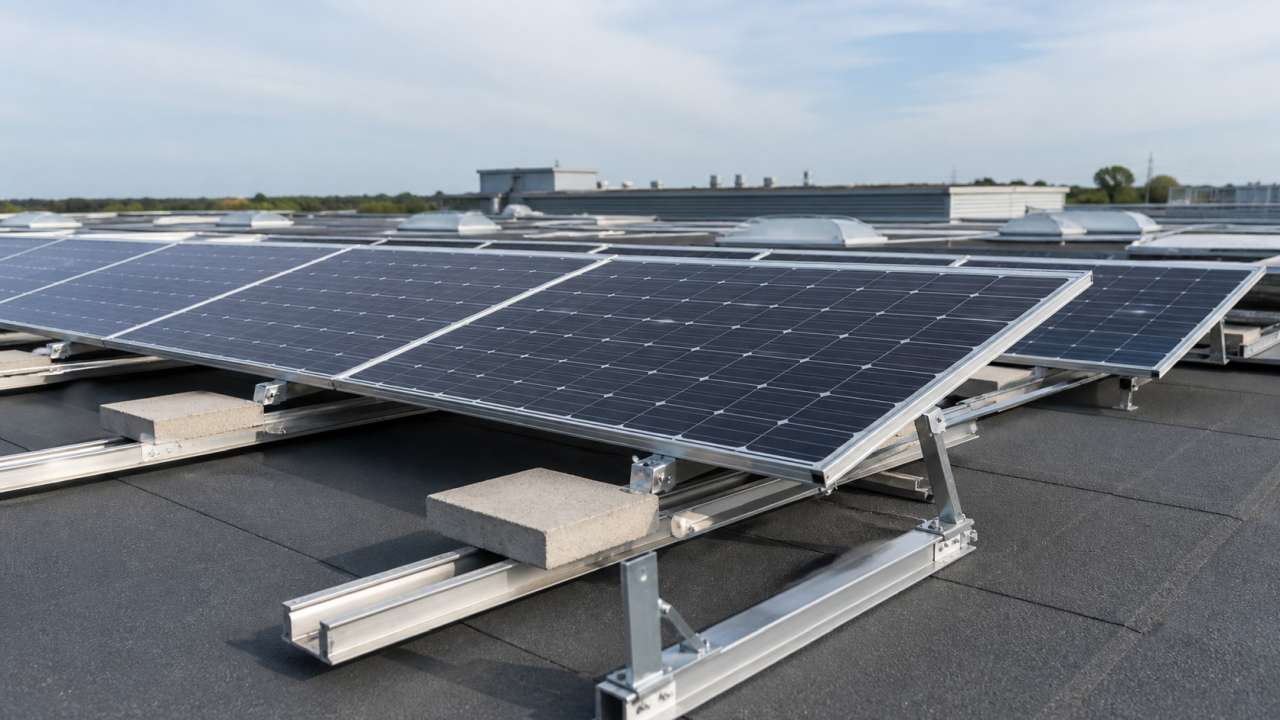

Un sistema installato su tetto piano, ad esempio, può richiedere supporti zavorrati, soluzioni con inclinazione regolabile o configurazioni est-ovest. Una copertura industriale in lamiera grecata può invece richiedere profili, staffe e fissaggi compatibili con la geometria della lamiera e con la stratigrafia esistente.

Per questo motivo è utile affidarsi a produttori specializzati in strutture per pannelli fotovoltaici, capaci di fornire sistemi pensati per più campi di applicazione e documentazione tecnica chiara.

Materiali: alluminio, acciaio e trattamenti protettivi

Il primo dato da controllare in una scheda tecnica riguarda i materiali. Le strutture fotovoltaiche sono spesso realizzate in alluminio, acciaio zincato o acciaio inox per la viteria e gli accessori. La scelta del materiale influisce su peso, resistenza alla corrosione, facilità di movimentazione e durabilità.

L’alluminio e apprezzato per la leggerezza e per la buona resistenza agli agenti atmosferici. L’acciaio, soprattutto se zincato o trattato in modo adeguato, offre robustezza e può essere impiegato in componenti strutturali o sistemi collaborativi. La viteria inox è spesso preferibile nei punti più esposti, dove umidità e variazioni termiche possono accelerare i fenomeni corrosivi.

Nella scheda tecnica e importante verificare non solo il materiale principale, ma anche eventuali trattamenti superficiali, classi di zincatura, tipologie di boccole, morsetti, profili e accessori.

Compatibilità con moduli e coperture

Un altro aspetto fondamentale e la compatibilità con i moduli fotovoltaici. Le schede tecniche dovrebbero indicare se il sistema è utilizzabile con moduli in verticale, in orizzontale o con pannelli di grandi dimensioni. Questo dato e sempre più importante, perché il mercato propone moduli con formati e pesi differenti rispetto al passato.

Oltre al modulo, va verificata la compatibilità con la superficie di posa:

• tetto piano;
• tetto inclinato;
• lamiera grecata;
• copertura industriale;
• terreno;
• pensiline e carport;
• applicazioni a parete o frangisole.

Ogni situazione richiede soluzioni specifiche. Una scheda tecnica completa dovrebbe permettere di capire rapidamente se il prodotto è pensato per quella destinazione d’uso o se è necessario richiedere una valutazione tecnica dedicata.

Inclinazione e orientamento dei pannelli

L’inclinazione dei moduli incide sulla resa dell’impianto e sulla gestione degli spazi disponibili. Nei sistemi per tetto piano è frequente trovare supporti con inclinazioni predefinite, ad esempio 5, 10, 15 o 20 gradi. In altri casi possono essere previsti supporti regolabili o configurazioni a vela unica.

La disposizione est-ovest è spesso utilizzata su coperture piane per aumentare il numero di moduli installabili e distribuire meglio la produzione nelle diverse ore della giornata. La disposizione verso sud resta invece una soluzione tradizionale quando l’obiettivo e massimizzare la produzione in determinate condizioni.

La scheda tecnica deve quindi aiutare a valutare:

• inclinazioni disponibili;
• orientamento dei moduli;
• interasse tra le file;
• compatibilità con moduli in verticale o orizzontale;
• eventuali accessori per configurazioni collaborative.

Carichi, vento e neve

Una struttura fotovoltaica deve essere scelta anche in funzione delle sollecitazioni ambientali. Vento, neve, quota, esposizione e caratteristiche dell’edificio possono cambiare in modo significativo le condizioni di progetto.

La scheda tecnica può riportare indicazioni generali sui carichi ammissibili, ma nei casi più complessi è opportuno prevedere una relazione di calcolo o una verifica specifica. Questo vale soprattutto per grandi coperture industriali, impianti in zone ventose, edifici con stratigrafie particolari o installazioni dove non è possibile forare la copertura.

Per gli impianti zavorrati, ad esempio, il peso e la distribuzione delle zavorre devono essere valutati con attenzione. Non basta verificare che il supporto sia adatto al modulo: bisogna capire come il sistema si comporta nel suo insieme.

Certificazioni e documentazione di conformita

Le certificazioni sono un punto chiave nella scelta di una struttura fotovoltaica. Non sono un dettaglio formale, ma uno strumento per verificare il controllo del processo produttivo, la qualità dei materiali e la rispondenza alle normative applicabili.

Tra i documenti più utili possono esserci dichiarazioni di conformità, certificati di zincatura, marcatura CE quando prevista, relazioni di calcolo strutturale e prove di resistenza eseguite presso laboratori qualificati.

Prima di scegliere un sistema, è consigliabile controllare la disponibilità di certificazioni per strutture fotovoltaiche e della documentazione tecnica richiesta dal tipo di intervento. Questo aspetto diventa ancora più importante negli impianti destinati ad aziende, edifici pubblici, coperture industriali o progetti soggetti a requisiti specifici.

Facilita di posa e manutenzione

Una buona struttura deve essere robusta, ma anche installabile in modo efficiente. La scheda tecnica puo fornire indicazioni utili su preassemblaggi, numero di componenti, sistemi di fissaggio, accessori, ingombri, pesi e modalita di pallettizzazione.

Questi dati incidono sui tempi di posa e sulla gestione del cantiere. Un sistema con pochi componenti, istruzioni chiare e accessori coerenti può ridurre errori di installazione e semplificare il lavoro dell’installatore.

Anche la manutenzione merita attenzione. La struttura deve consentire l’ispezione dei moduli, il controllo dei fissaggi e l’eventuale sostituzione di componenti senza interventi eccessivamente complessi.

Criteri ambientali e durabilita

Negli ultimi anni e cresciuta l’attenzione verso materiali, durabilità e sostenibilità. In alcuni progetti, in particolare nel settore pubblico o in interventi orientati all’efficienza energetica, può essere rilevante verificare il rispetto dei Criteri Ambientali Minimi, noti come CAM.

Una struttura durevole riduce la necessità di sostituzioni, limita i problemi di manutenzione e contribuisce alla qualità complessiva dell’impianto. La durabilità non dipende da un solo fattore, ma dall’insieme di materiali, trattamenti, progettazione, posa e compatibilità con l’ambiente di installazione.

Come leggere una scheda tecnica in modo pratico

Prima di scegliere una struttura per pannelli fotovoltaici, conviene preparare una breve checklist:

• tipologia di installazione;
• formato e peso dei moduli;
• materiale della copertura;
• inclinazione richiesta;
• carichi di vento e neve;
• necessità di fissaggio o zavorramento;
• documentazione e certificazioni disponibili;
• accessori necessari;
• indicazioni di posa e manutenzione;
• eventuale supporto tecnico del produttore.

Questa verifica iniziale aiuta a evitare incompatibilità e consente di confrontare sistemi diversi in modo piu oggettivo.

Le schede tecniche delle strutture per pannelli fotovoltaici sono documenti fondamentali per progettare e installare impianti sicuri, ordinati e durevoli. Materiali, inclinazioni, compatibilità, carichi, certificazioni e dettagli di posa devono essere valutati insieme, non come informazioni separate.

Scegliere una struttura adeguata significa proteggere l’investimento nel tempo e mettere l’impianto nelle condizioni migliori per funzionare correttamente. Per questo la lettura della documentazione tecnica dovrebbe essere una fase centrale del lavoro, sia per i professionisti sia per chi sta valutando un nuovo impianto fotovoltaico.
